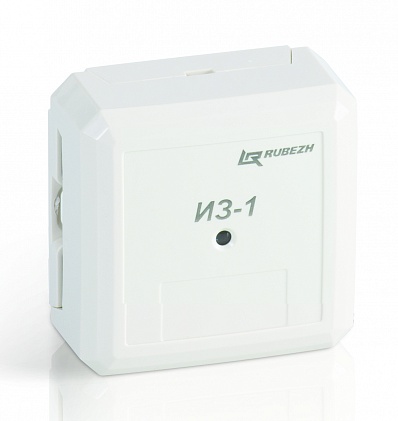

ИЗ-1 изолятор линии; для использования в адресных линиях связи приемно-контрольных приборов «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей»; безадресное устройство; два двухконтактных клеммника; два светодиодных индикатора; 0,25 - 5 мА; 50 Ом; - 25 + 60 °С; 125х78х37 мм; 100г.
Подробности
816 руб./шт
Есть в наличии в 1 магазине
Барнаул
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз - бесплатно; перемещение между филиалами - бесплатно; до терминала ТК довезём - бесплатно.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Изолятор шлейфа ИЗ-1 предназначен для использования в адресных линиях связи приемно-контрольных приборов «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей», входящих в систему пожарной сигнализации и пожаротушения тм РУБЕЖ. Изолятор шлейфа изолирует короткозамкнутые участки адресной линии связи, тем самым обеспечивая работоспособность остальной части линии связи. При устранении короткого замыкания изолятор шлейфа автоматически восстанавливает работоспособность адресной линии связи.
Изолятор шлейфа является безадресным устройством и не имеет управления от приемно-контрольных приборов.
На плате установлены два двухконтактных клеммника (АЛС1 и АЛС2) для подключения к АЛС и два светодиодных индикатора КЗ 1 и КЗ 2.
Клеммники АЛС1 и АЛС2 полностью симметричны и равноправны при включении в систему.
При замыкании линии АЛС1 или АЛС2 на передней панели загорается соответствующий светодиодный индикатор КЗ 1 или КЗ 2. При устранении замыкания работоспособность системы восстанавливается и светодиодный индикатор гаснет.
Защищаемый участок шлейфа начинается у изолятора и заканчивается у следующего изолятора или у последнего устройства в шлейфе или ответвлении.

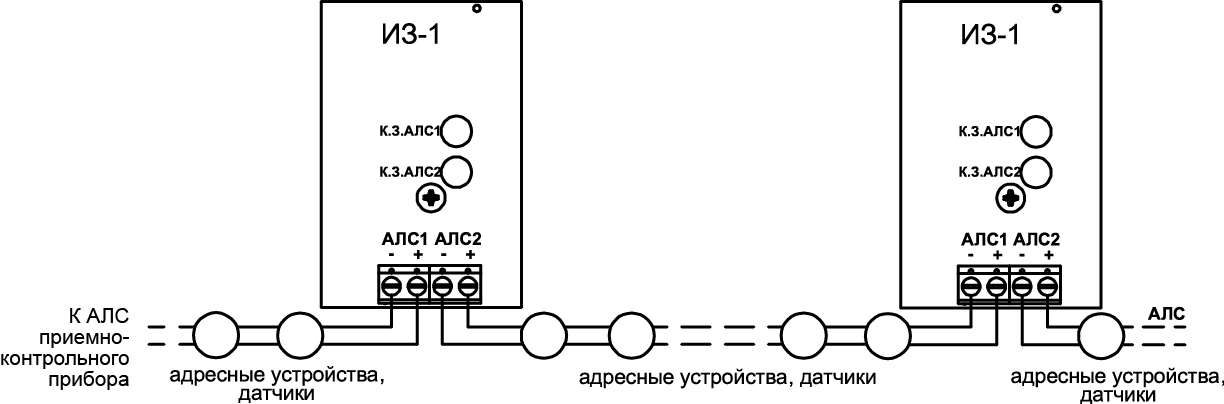

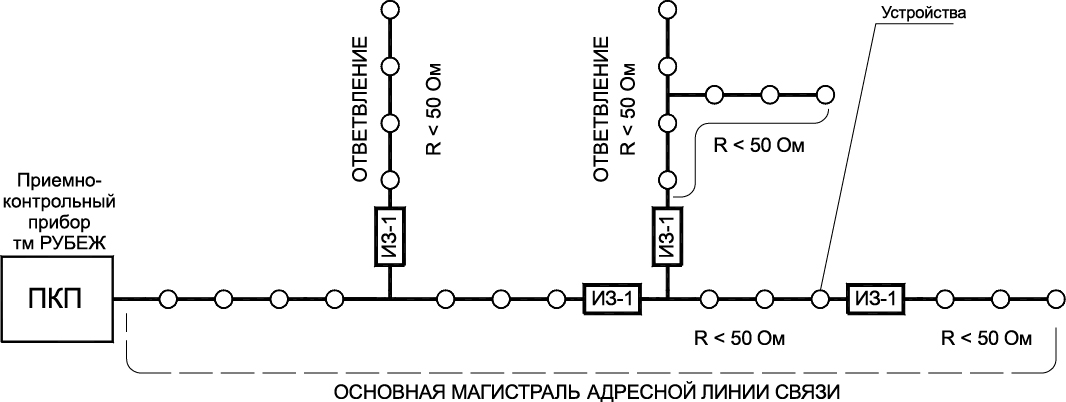

Условные схемы установки изоляторов шлейфа в адресной линии связи

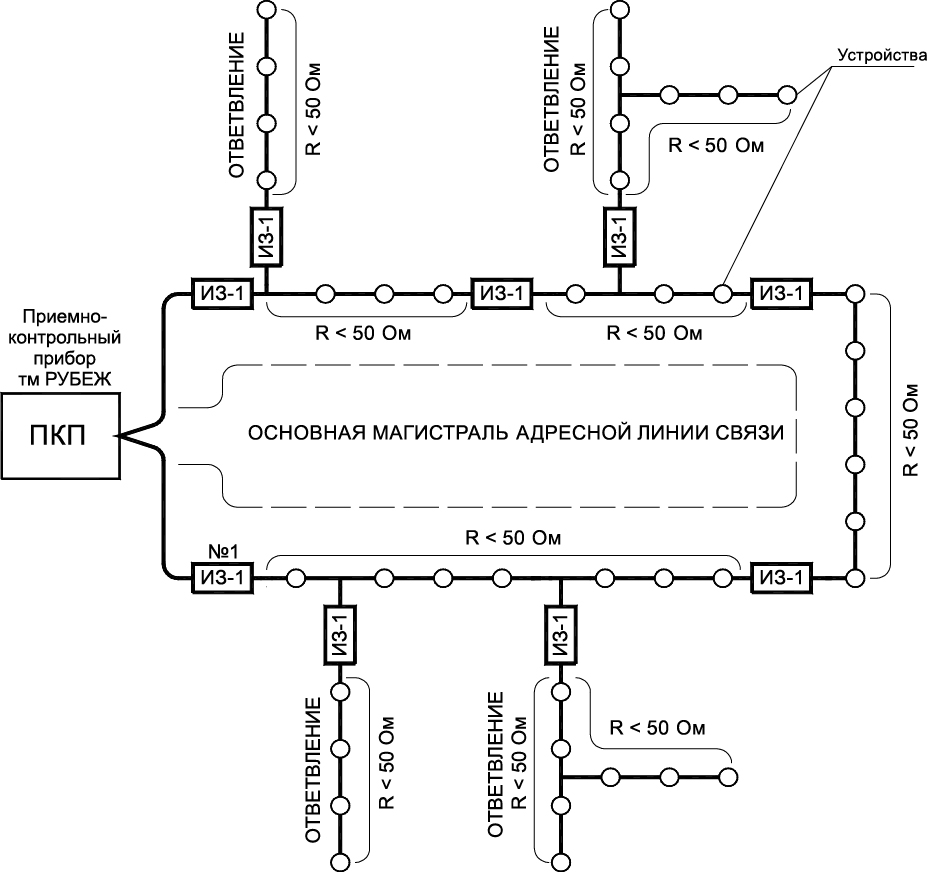

Изолятор шлейфа ИЗ-1 может использоваться при организации кольцевого шлейфа ( см. фото)
Технические характеристики:
Напрядение питания по АЛС
Потребляемый ток:
-в дежурном режиме, не более: 0,25 мА
-в режиме КЗ, не более: 5 мА
Время срабатывания, не более 0,1 сек
Электрическое сопротивление защищаемого участка АЛС, не более 50 Ом
Максимальное количество изоляторов шлейфа N(из-1), устанавливаемых в каждую АЛС N(из-1) = 270 – N(ау),
N(ау) - количество адресных устройств в АЛС
Габаритные размеры модуля, не более: 125х78х37 мм
Масса, не более: 100 г
Рабочий диапазон температур: от минус 25 до плюс 60°С
Средний срок службы, не менее: 10 лет
Изолятор шлейфа является безадресным устройством и не имеет управления от приемно-контрольных приборов.
На плате установлены два двухконтактных клеммника (АЛС1 и АЛС2) для подключения к АЛС и два светодиодных индикатора КЗ 1 и КЗ 2.
Клеммники АЛС1 и АЛС2 полностью симметричны и равноправны при включении в систему.
При замыкании линии АЛС1 или АЛС2 на передней панели загорается соответствующий светодиодный индикатор КЗ 1 или КЗ 2. При устранении замыкания работоспособность системы восстанавливается и светодиодный индикатор гаснет.
Защищаемый участок шлейфа начинается у изолятора и заканчивается у следующего изолятора или у последнего устройства в шлейфе или ответвлении.
Условные схемы установки изоляторов шлейфа в адресной линии связи
Изолятор шлейфа ИЗ-1 может использоваться при организации кольцевого шлейфа ( см. фото)
Технические характеристики:
Напрядение питания по АЛС
Потребляемый ток:
-в дежурном режиме, не более: 0,25 мА
-в режиме КЗ, не более: 5 мА
Время срабатывания, не более 0,1 сек
Электрическое сопротивление защищаемого участка АЛС, не более 50 Ом
Максимальное количество изоляторов шлейфа N(из-1), устанавливаемых в каждую АЛС N(из-1) = 270 – N(ау),
N(ау) - количество адресных устройств в АЛС
Габаритные размеры модуля, не более: 125х78х37 мм
Масса, не более: 100 г
Рабочий диапазон температур: от минус 25 до плюс 60°С
Средний срок службы, не менее: 10 лет
Бренд
|
RUBEZH |
Габариты: длина (см)
|
5.2 |
Габариты: ширина (см)
|
2.4 |
Габариты: высота (см)
|
5.2 |
Габариты: вес (кг)
|
0.028 |
