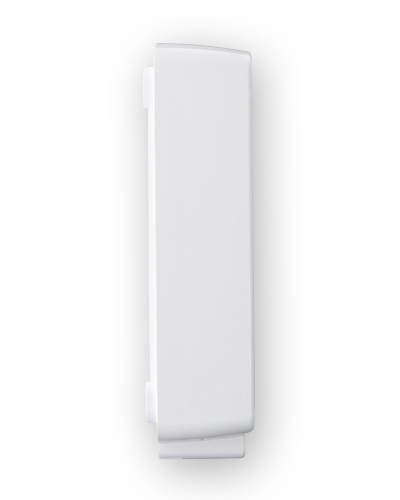

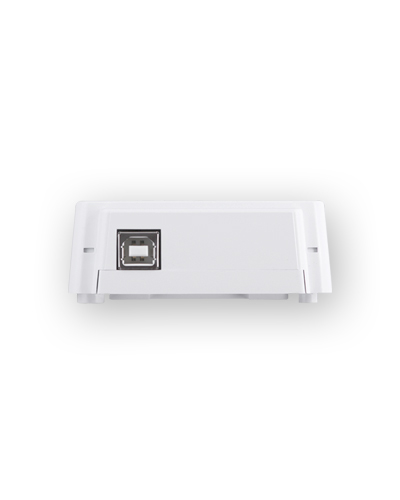

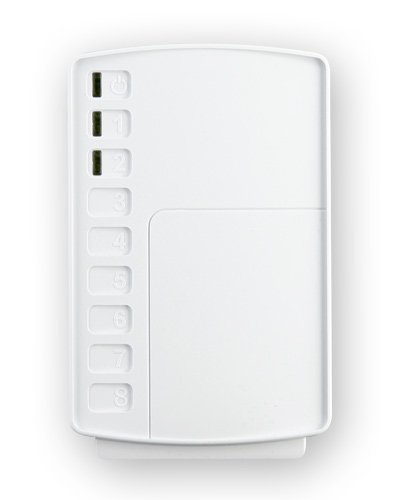

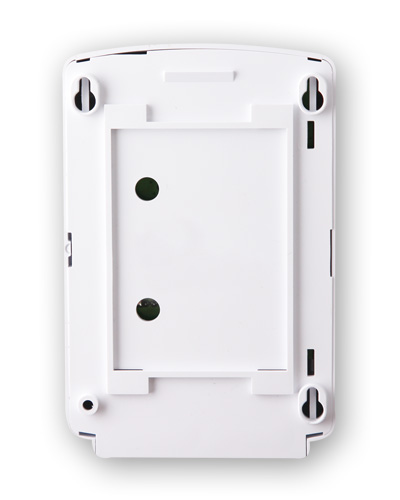

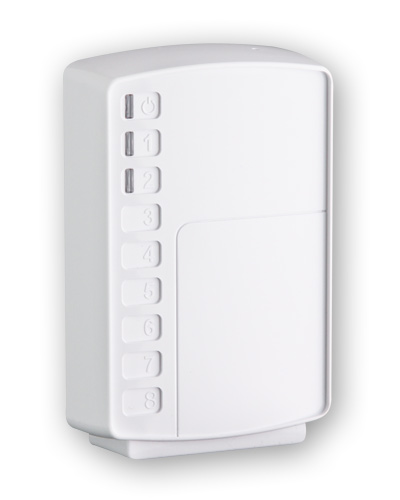

Астра-Y УОП устройство оконечное пультовое

Назначение:
Прием по радиоканалу извещений от зарегистрированных устройств оконечных объектовых (УОО) и передача извещений по интерфейсной линии RS-485 на ПЦН.

Особенности:
двусторонняя радиоканальная связь с квитированием;
радиус действия радиоканала УОП со штатной антенной до 3400 м в прямой видимости;
радиус действия радиоканала УОП с внешней антенной до 12400 м в прямой видимости;
поддержка двухуровневой ретрансляции извещений с объектов (начиная с версии ПО 3_0). Функцию ретранслятора выполняет УОО в зависимости от уровня ретрансляции, назначенного ему при регистрации;
2 режима работы УОП:
- автономный,
- расширенный;
автономный режим - работа без пульта "ПЦН Астра-Y" или компьютера;
расширенный режим - совместная работа с пультом "ПЦН Астра-Y" или компьютером с установленным ПО АРМ Астра-Y для мониторинга охраняемых объектов;
переключение частотного канала;
переключение мощности передающего тракта;
постоянный контроль связи по радиоканалу;
выбор времени контроля радиоканала от 4 до 40 мин;
тестирование радиоканала;
контроль напряжения электропитания;
контроль вскрытия корпуса;
возможность программирования перемычками при отсутствии ПЦН;
антенна штыревая в комплекте;
тип разъема для подключения антенны – SMA-Female;
возможность использования выносных антенн
Основные данные
автономный режим работы УОП обеспечивает:
- регистрацию до 48 устройств оконечных объектовых (УОО),
- индикацию состояний УОО,
- выдачу извещений:
- на релейные выходы Relay1, Relay2 (Relay 1 - отображает состояние всех ШС охранного типа, Relay 2 - отображает состояние всех ШС пожарного типа),
- на выход типа открытый коллектор ОС с  режимом работы "Звуковой" (отрабатывает извещения "Тревога" и "Пожар"),
- по интерфейсу LIN на выносные блоки индикации "Астра-861", релейные блоки "Астра-822";
расширенный режим работы УОП обеспечивает:
- регистрацию до 250 устройств оконечных объектовых (УОО),
- передачу информации от объектовых устройств и тревожных кнопок по интерфейсу RS-485 на пульт "ПЦН Астра-Y" или ПК с установленным ПО АРМ Астра-Y,
- для подключения к ПК применяется блок сопряжения Астра-984,
- интерфейс LIN не используется;
не требует получения разрешений на применение от органов государственной радиочастотной службы.

Технические характеристики:

Параметры радиоканала:
диапазон частот: 433,92± 0,2 % МГц
количество частотных каналов: 16
чувствительность приемного тракта: 102 дБм
мощность передающего тракта: 10/30/100 мВт
дальность радиоканала:
- со штатной штыревой антенной  при мощности 10/100 мВт: 2500/3400 м
- с внешней антенной АШ-433  при мощности 10/100 мВт: 4500/8700 м
- с внешней антенной АШ-433 на УОП, АН-433 на УОО  при мощности 100 мВт: 12400 м
напряжение питания: от 10,5 до 15 В
максимальный ток потребления: 180 мА
время технической готовности к работе: 5 с
максимальное напряжение нагрузки релейных выходов Relay1, Relay2: 100 В
максимальный ток нагрузки выходов Relay1, Relay2: 100 мА
максимальный ток нагрузки выхода типа открытй коллектор ОС: 100 мА
ммаксимальное постоянное напряжение нагрузки выхода ОС: 70 В
длина интерфейсной линии расширения LIN (при R <100 Ом, C< 0,033 мкФ), не более: 200 м
скорость обмена по линии расширения LIN: 4800 бит/с
длина интерфейсной линии RS-485, не более: 1000 м

Условия эксплуатации:
- температура: от -10 до +50°С
- относительная влажность воздуха без конденсации влаги: до 95% при +35°С
- степень защиты оболочкой: IP41
