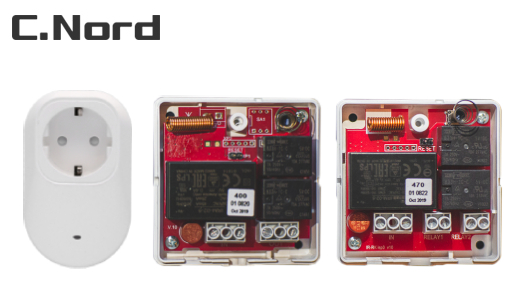

Беспроводные реле: СН-Реле, СН-Выключатель, СН-Розетка
Новые беспроводные устройства расширяют возможности охранной системы Си-Норда. Они позволяют синхронизировать электроприборы на объекте с охранной системой и управлять ими с помощью правил автоматики: привязать срабатывание к любому коду события или настроить срабатывание по времени.

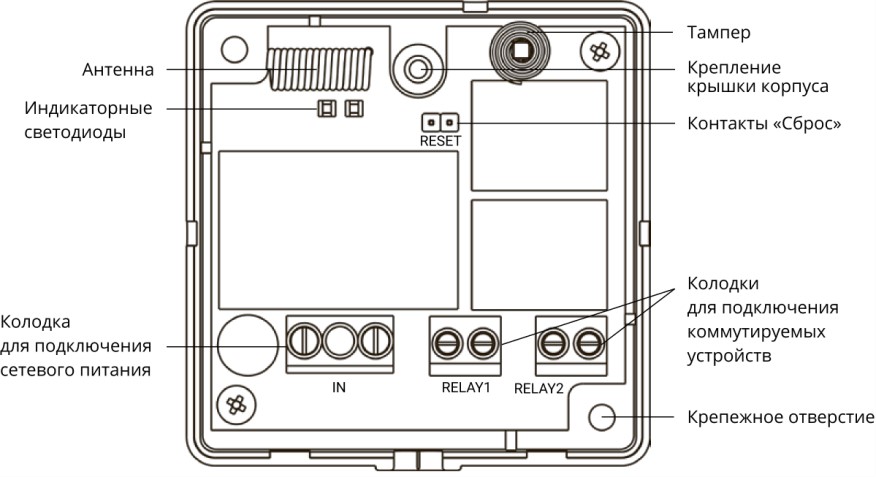

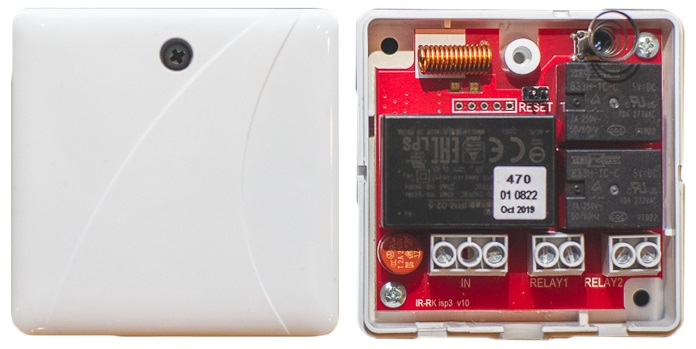

СН-Реле - Беспроводное реле для управления домашними приборами.
СН-Реле позволяет управлять электроприборами на объекте посредством двух независимых релейных выходов. Оно не коммутирует ток на устройства, а только замыкает и размыкает контакты. СН-Реле подключается к сети 220В. Управляемое устройство должно быть обеспечено собственным питанием.
СН-Реле может замыкать и размыкать контакты, а также работать в режиме импульса, то есть замыкаться на определенное время. Для работы СН-Реле в режиме замыкания на заданный интервал необходима прошивка радиорасширителя версии не ниже 4.25.
Пример. Электромотор в рольставнях запитан от сети и может работать в двух режимах — поднимать и опускать ставни. Чтобы открыть ставни, кнопку не нужно держать всё время — достаточно нажать и отпустить. СН-Реле подключается к пульту управления ставнями: замыкается и размыкается, а дальше электромотор сам полностью поднимает ставни. СН-Реле — это только «замыкатель», а не сам электромотор.
СН-Реле двухканальное — в одном корпусе два отдельных релейных выхода, к каждому из которых можно подключить отдельное устройство и управлять ими независимо друг от друга.
Каждое из двух реле в устройстве рассчитано на нагрузку до 7 А. Если подать большой ток, устройство сгорит, так что сварочный аппарат к нему лучше не подключать.
Технические характеристики:
| Параметр | Значение |
| Рабочий диапазон частот | от 433,05 до 434,79 МГц |
| Напряжение питания | 85 - 305 В, 50/60 Гц |
| Максимальная потребляемая мощность от сети | 1,5 ВА |
|
Максимальный коммутируемый ток каждого реле (при активной нагрузке) |
7 А / 230 В АС 7 А / 30 В DC |
| Диапазон рабочих температур | -30... +50 С |
| Степень защиты | IP30 |
| Габаритные размеры | 65 х 66 х 38 мм |
| Масса | не более 0,2 кг |

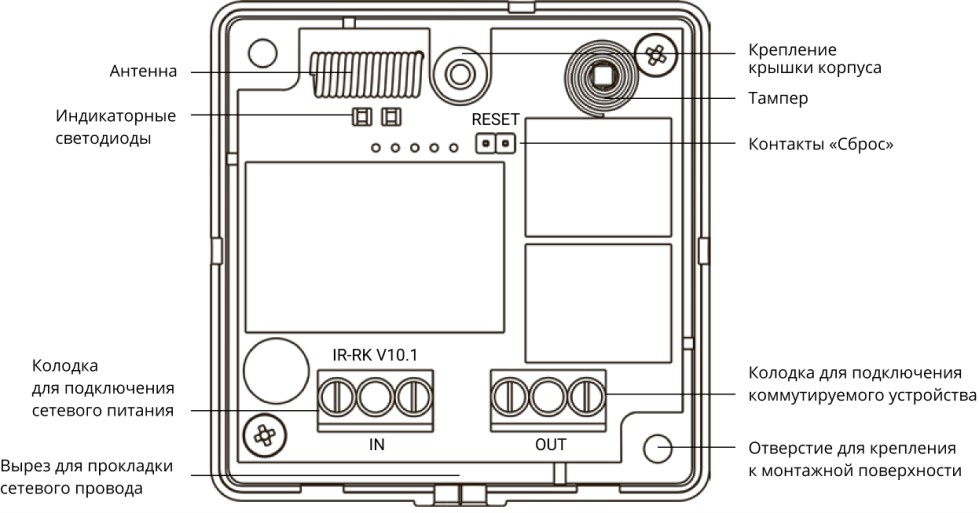

СН-Выключатель – умный переключатель.
Подает на устройство напряжение 220 В либо снимает его. В отличие от СН-Реле, СН-Выключатель коммутирует на устройство то же напряжение 220 В, к которому подключен сам.
Самый наглядный пример работы СН-Выключателя — включение или выключение освещение при взятии и снятии объекта с охраны. Когда на устройства приходит сигнал от автоматики контрольной панели «Взять на охрану» — реле внутри СН-Выключателя размыкает цепь, напряжение снимается, свет выключается.
Технические характеристики:
| Параметр | Значение |
| Рабочий диапазон частот | от 433,05 до 434,79 МГц |
| Напряжение питания | 85 - 305 В, 50/60 Гц |
| Входное напряжение | равно напряжению питания |
| Максимальная потребляемая мощность от сети | 1,5 ВА |
| Максимальный коммутируемый ток (при активной нагрузке) |
7 А |
| Диапазон рабочих температур | -30... +50 С |
| Степень защиты | IP30 |
| Габаритные размеры | 65 х 66 х 38 мм |
| Масса | не более 0,2 кг |

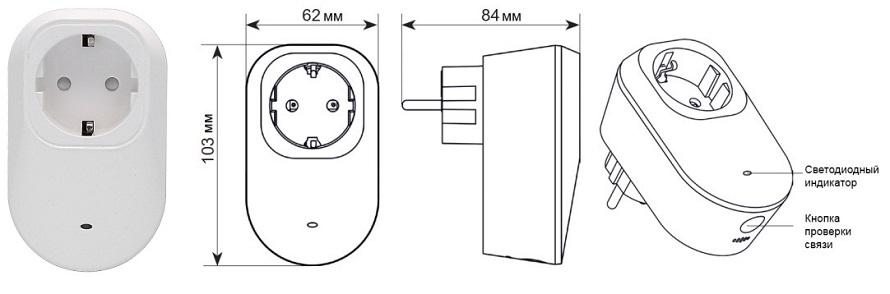

СН-Розетка – умная розетка.
Пользовательский аналог СН-Выключателя, который выглядит как обычная розетка. Не требует монтажа, подключается к настенной розетке или сетевому фильтру.
Если подключить к розетке электрочайник, вскипятить чай не получится. Розетка только подаст напряжение, но чтобы начать кипятить воду, нужно нажать кнопку включения на самом чайнике. Но для включения/выключения обогревателя СН-Розетка вполне подойдет.
Розетка размыкает только один контакт — ноль или фазу. Этого достаточно, чтобы отключить нагрузку.
Технические характеристики:
| Параметр | Значение |
| Напряжение питания | 184 - 253 В |
| Максимальная потребляемая мощность | 1,5 Вт |
| Максимальный коммутируемый ток (при активной нагрузке) | 7 А |
| Диапазон рабочих температур | -30... +50 С |
| Степень защиты | IP30 |
| Габаритные размеры | 103 х 62 х 84 мм |
| Масса | не более 0,2 кг |
