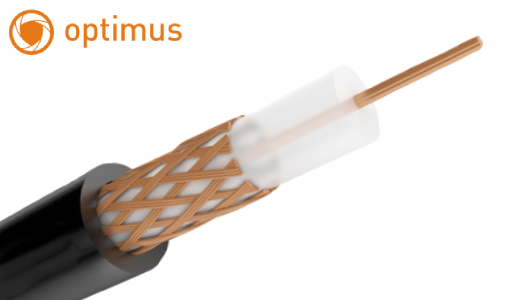

Надежность и простота кабеля Optimus РК

Описание кабеля РК 75

Марка РК 75 – это радиочастотные коаксиальные кабели с волновым сопротивлением 75 Ом. Предназначены для приема и передачи радио- и телевизионных сигналов в сетях кабельного, эфирного и спутникового телевидения и в системах видеонаблюдения. Также кабель РК 75 используется для межблочного монтажа в системах управления и передачи информации между объектами, разнесенными в пространстве.

Преимущества кабеля РК 75:

• минимизация затрат электромагнитной энергии за счёт оптимального соотношения диаметров центрального проводника и экранированного кабеля;
• уличный кабель устойчив к внешним воздействиям - нормально переносит линейные и ударные нагрузки, неблагоприятные атмосферные условия, сохраняет эксплуатационные характеристики;
• универсальность и простой монтаж кабельных систем;
• долговечность;
• доступная цена.

Конструкция РК

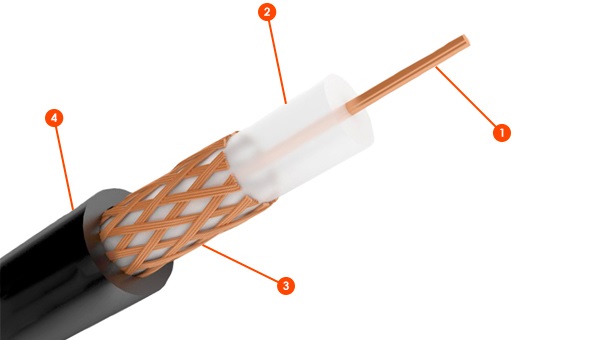

Давайте разберемся с конструкцией радиочастотных кабелей Optimus РК 75-4-11 (outdoor) и РК 75-3-32 (indoor). На картинке показан кабель, где цифрами указаны следующие элементы:

1. Токопроводящая жила: медная однопроволочная

2. Изоляция:
РК 75-4-11 – сплошной полиэтилен
РК 75-3-32 – вспененный полиэтилен

3. Экран: медная оплетка

4. Оболочка:
РК 75-4-11 (черная) – светостабилизированный полиэтилен для внешней прокладки
РК 75-3-32 (белая) – ПВХ (Поливинилхлорид)

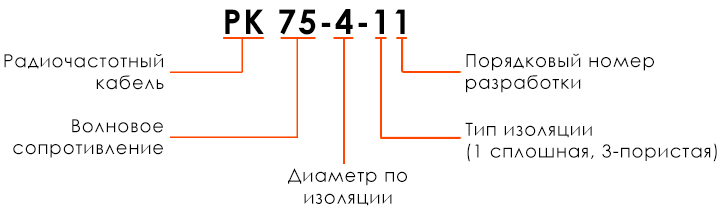

Маркировка кабеля РК

Простой и наглядный пример разбора марки радиочастотного кабеля. Добавим, что порядковый номер разработки – это номер, который присваивается на заводе изготовителе.

Тонкости прокладки

Защитная оболочка у кабеля РК 75-3-32 поливинилхлоридная. Его используют при монтаже внутри помещений. Кабель РК 75-4-11 имеет полиэтиленовую оболочку. Его используют при монтаже на открытом воздухе, т.к. он имеет хорошую сопротивляемость солнечной радиации, температурным перепадам и влажности.

Монтаж и прокладка кабеля осуществляется при температуре не ниже -10°С. При этом температура эксплуатации у РК 75-3-32 от -20 до +70°С, у РК 75-4-11 от -40 до +70°С.
