Контроль линии речевого оповещения «до последнего оповещателя» в системе на моноблоках Sonar+
Как выполнить?

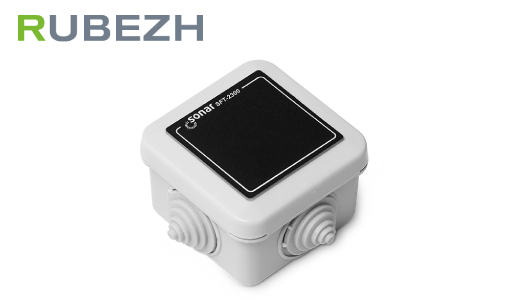

Оконечные фильтры Sonar SFT-2300 c IP54 и Sonar SFT-2300-IP с повышенной степенью защиты оболочки IP65 совместимы с моноблоками Sonar+ и предназначены для контроля линии речевого оповещения с точностью «до последнего громкоговорителя» в соответствии с требованием ГОСТ Р 59639–2021 (Приложение Б пункт Б.5) “Системы оповещения и управления эвакуацией людей при пожаре. Руководство по проектированию, монтажу, техническому обслуживанию и ремонту. Методы испытаний на работоспособность”
Принцип работы Sonar SFT-2300 прост: устройство подключается параллельно последнему громкоговорителю с помощью пары проводов и создает мнимую нагрузку в конце линии. За счет работы на высокой частоте (15 кГц) фильтр не отнимает мощность усилителя и не требует подключения внешнего источника электропитания.
Топология построения трансляционных линий на моноблоках Sonar не предусматривает ветвлений, поэтому оконечные модули устанавливаются в конце каждой линии.
Важно! На одну трансляционную линию можно подключить не более одного оконечного модуля.

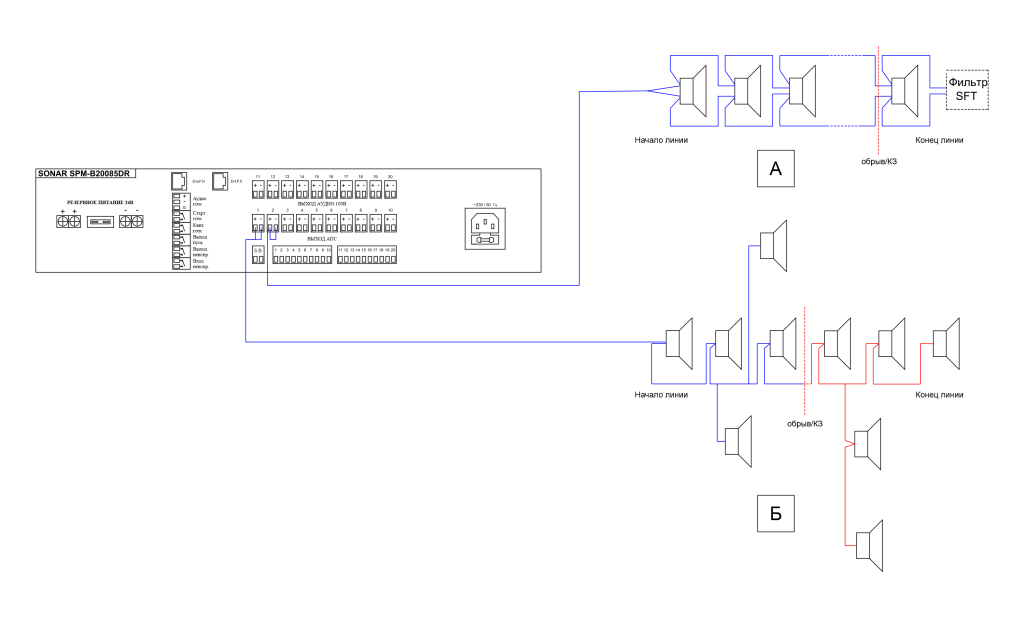

На схеме ниже показаны два примера топологии трансляционных линий в системе оповещения на моноблоках Sonar+:
- по типу «гирлянда» (А);
- с наличием ответвлений (Б).
Видим, что в первом случае оконечный модуль SFT-2300 или Sonar SFT-2300-IP при обрыве или КЗ на линии оповещения выполняет контроль линии «до последнего громкоговорителя».
Во втором – на трансляционной линий не предусматриваются оконечные модули. Сигнал о неисправности формируется на моноблоке Sonar+:
- при потере более 25% мощности от суммарной мощной линии;
- при КЗ на линии.
