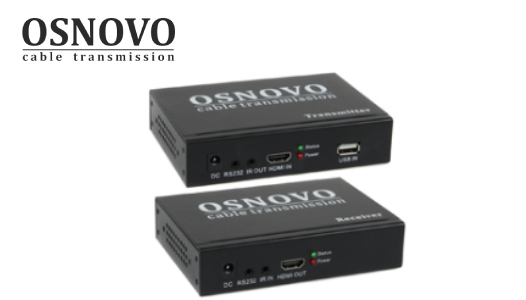

Передача сигнала HDMI и USB по IP-сети на 253 монитора. Комплект TLN-HiKM/1+RLN-HiKM/1(ver.2.1)
Нередко, при проектировании системы видеонаблюдения, возникает задача организации нескольких рабочих мест для специалистов охраны, расположенных в различных частях здания. На каждом рабочем месте должна быть возможность просматривать видео с камер видеонаблюдения и управлять видеорегистратором.
Бюджетное решение этой задачи - использование комплекта TLN-HiKM/1+RLN-HiKM/1(ver.2.1) и дополнительных приемников RLN-HiKM/1(ver.2.1) для передачи HDMI и сигналов управления по сети Ethernet. Расстояние передачи сигнала в режиме “точка-точка” для этого комплекта устройств достигает 200 метров. Это расстояние может быть увеличено на 100 метров в случае применения гигабитных Ethernet коммутаторов.
Подключите передатчик из комплекта TLN-HiKM/1+RLN-HiKM/1(ver.2.1) к видеорегистратору с помощью кабелей HDMI и USB. Приемник RLN-HiKM/1(ver.2.1) установите на рабочем месте специалиста. К каждому приемнику подключается монитор с помощью HDMI кабеля, клавиатура и мышь подключается к соответствующим USB портам приемника. Допустимо подключение до 253 дополнительных приемников через управляемый коммутатор Gigabit Ethernet, поддерживающий Jumbo Frame и IGMP.
Подробнее о комплекте:

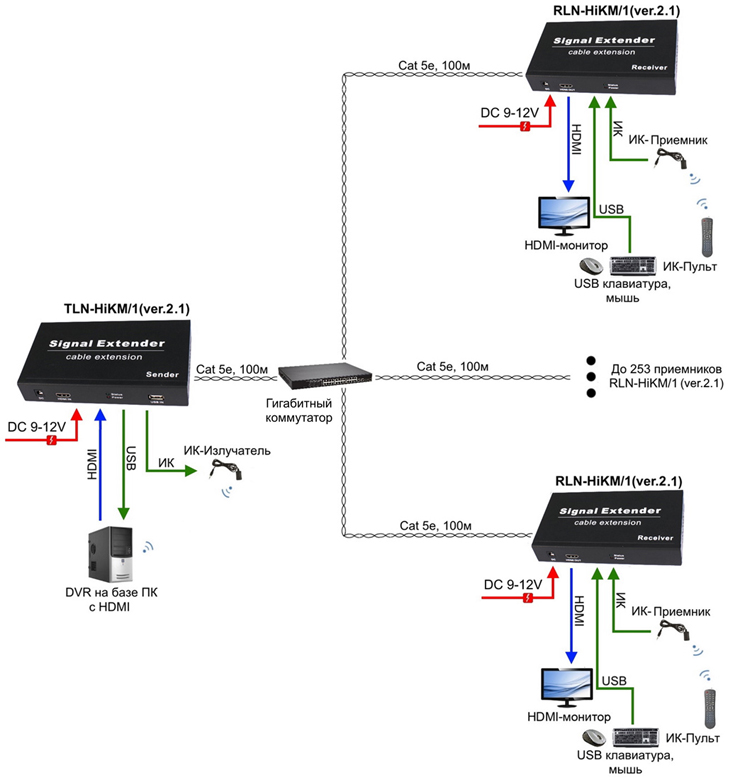

Схема применения TLN-HiKM/1+RLN-HiKM/1(ver.2.1) и дополнительных приемников RLN-HiKM/1(ver.2.1)
Основные характеристики:
- Расстояние передачи (макс.) (м): 200
- Версия HDMI: 1.3
- Разрешение (макс.): 1080p
- ИК: да
- USB: да
- Подключение: TLN-HiKM/1(ver.2.1): Входы: HDMI(A), Роз.DC5.5х2.1мм; Выходы: TRS 3.5, USBA, RJ-45; RLN-HiKM/1(ver.2.1): Входы: TRS 3.5, USB-Ax2, RJ-45, Роз.DC5.5х2.1мм; Выходы: HDMI(A)
- Питание: БП AC230V/DC12V
- Рабочая температура: ̶ 15...+55°С
